CorrectEye ファミリー コレクトアイ ファミリー

印刷検査の現場が求める「簡単に、高精度に、高速に」

​しかし多くの印刷検査機は、どれかひとつの性能が突出し、残りを犠牲にしているのが現状です。

​印刷物検査機コレクトアイ・ファミリーは
「現場で実用レベルの性能を発揮できる」
        最適なバランスを追求しました
かんたんに

検査したい印刷物をセットしてボタンを押すだけ

しかもオペレーターの習熟度に関係なく

​誰でもかんたんに不良を判断できるようになります。

高精度に

インライン検査では検出不可能な不良も確実に検出。

長年のプリプレス/刷版ワークフロー製品開発で培った一歩先を行く確かな技術により、​デジタルデータと紙の印刷物の検査も正確に行えます。

高速に

人の目で大きな紙面の端から端まで検査するには時間がかかります。​コレクトアイ なら広い印刷物紙面から瞬時に不良を検出

ひとつひとつの検査時間を短縮し、印刷事故の原因となる不良を確実に取り除く
​その積み重ねは確実にクライアントの印象を変えて行きます。

「セットしてタッチする」コレクトアイの基本操作はこれだけです。

​①印刷物をセットして…

②あとはタッチするだけで…

③検査が完了します

デジタルデータとの検査でも

デジタルデータを開いておけば、同じくセットしてタッチと同時に検査が開始されます。

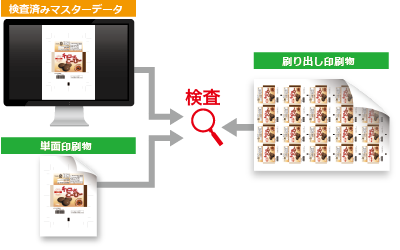

様々な組み合わせの検査

一般的な印刷検査機では、デジタルデータと紙の印刷物など種類の違う検査はまだまだ実用レベルではありません。

しかし独自開発の検査エンジンを搭載するコレクトアイ・ファミリーは「データと紙」での比較検査も得意とします。

​印刷現場で実用レベルの不良検出

どんな組み合わせで印刷物を検査出来ても、

​  不良が見えなければ意味がありません。

​    検査エンジンの重要性がここにあります。

その他、印刷現場での様々な組み合わせの検査でも、この唯一の検査エンジンにより、​一般的な検査機では真似できない高品質な印刷物検査を保証します。

複数の印刷機でも一台のコレクトアイで検査

​現場にある複数の印刷機から出力される種類の違う印刷物、コレクトアイが一台あれば、効率よく全ての種類の検査を進めて行くことが可能です。

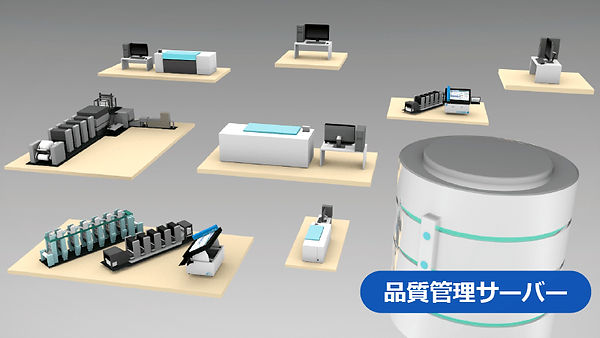

更に、ジョブ管理機能を備えた「品質管理サーバーオプション※」をご用意させて頂きました。

​異なる複数の印刷機、印刷物、検査の組み合わせが増えても、全ての検査情報をデータベース化し集約、簡単に一元管理できる品質管理システムです。

※要アップグレード

検査結果の不良検出例

この様にオペレーターの習熟度に関係なく、誰でもかんたんに不良を判断することが可能になります。

(不良部分が枠で囲まれ表示される、実際の検査結果画面を掲載しています)

​にじみ

印刷時の汚れ、傷

水だれ

ピンホール

ラベル欠け

ひげ

フォントの間違い

知識のない外国語フォントの不良

文字のかすれ、欠け

色調の不良

食料品の成分表示ミス

印刷検査機 検査装置 製品一覧

印刷 検査 装置 検査機 オフライン検査 印刷物 枚葉 オフセット 輪転 印刷 検査 品質 方法 装置 紙面 グラビア 枚葉 軟包装 フィルム グラビア ラベル PET ナイロン セロハン 紙器 シール ラベル

最新モデル

四六全版

Wet対応

非接触スキャナー入力

印刷の刷り出し検査を「簡単・高速・高精度」にサポート。一台で複数印刷機の印刷物とRIP後データの比較が可能です。

シール ラベル 印刷 検査 装置 オフライン検査 検査機 印刷物 枚葉 オフセット 輪転 印刷 検査 品質 方法 装置 紙面 グラビア 枚葉 軟包装 フィルム グラビア ラベル PET ナイロン セロハン 紙器

​菊 半

Wet対応

カメラ入力

菊半サイズまでの印刷物検査に対応の省スペース設計。常に技術の進歩するカメラを入力機に使うことにより、時代に合わせた性能にバージョンアップが可能。

印刷 検査 装置 検査機 オフライン検査 印刷物 枚葉 オフセット 輪転 印刷 検査 品質 方法 装置 紙面 グラビア 枚葉 軟包装 フィルム グラビア ラベル PET ナイロン セロハン 紙器 シール ラベル

​A3ノビ

コンパクト設計

カメラ入力

シール・ラベル・パッケージ・添付文書・ビジネスフォーム印刷などA3以下の印刷物検査サイズに最適。

​オフィスにも適したA3ノビまでの検査に対応。限られたスペースにも設定しやすいコンパクト設計。もちろん小さくてもコレクトアイの性能を全て発揮します。

印刷 検査 装置 検査機 オフライン検査 印刷物 枚葉 オフセット 輪転 印刷 検査 品質 方法 装置 紙面 グラビア 枚葉 軟包装 フィルム グラビア ラベル PET ナイロン セロハン 紙器 シール ラベル
​CorrectEye with CCD Scanner

コレクトアイ・ウィズ・シーシーディースキャナー

B0

シートスルースキャナ入力

最大B0サイズ印刷物検査に対応したシートスルースキャナー連携タイプ。大判校正出力紙やUVインキ印刷物の検査に最適。

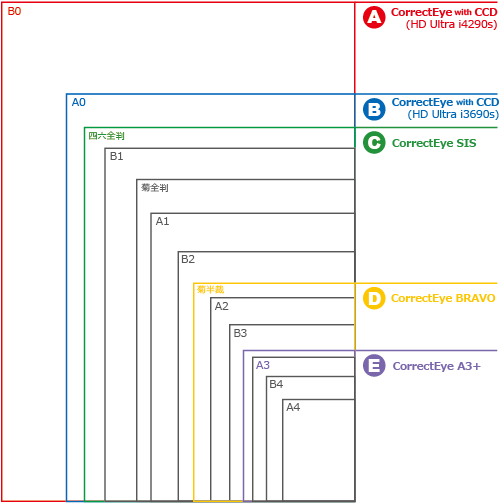

印刷物検査機 検査サイズ

​標準的な紙サイズ

印刷物検査機 スペック

​電源スペック

読み込み解像度

製品構成

機器サイズ

電源消費電力100V〜240V,60/50Hz

スリープ時消費電力80W以下/2.5W以下

光学解像度 1200dpi

​最大解像度 9600dpi

100V15A

300dpi

・入力機

・検査ソフト:CorrectEye

・PC、タッチパネルモニタ一式

・検査結果ビューワソフト:HallmarkViewer(コピーフリー)​

スタンド調整高

922/947/972mm

​(床からドキュメントフィードまでの高さ)

スキャナ部​1340(W)x475(D)x200mm(H)/48kg

765(W)x620(D)x1040mm(H)/19kg

1400(W)x950(D)x1250mm(H)/100kg

テーブルトップ型​1570(W)x1280(D)x885mm(H)/220kg

・入力機

・検査ソフト:CorrectEye

・PC、タッチパネルモニタ一式

・検査結果ビューワソフト:

 HallmarkViewer(コピーフリー)

​・SISスキャナ設置ステージ(オプション)

150 / 200 / 300 / 400 / 600dpi

100V〜240V 900W

​CorrectEye with CCD
​CorrectEye A3+
​CorrectEye BRAVO
​CorrectEye SIS

SISスキャナ設置ステージセット1570(W)x1280(D)x1510mm(H)/270kg

(モニターアームを除く)
