B0サイズ対応シートスルースキャナー入力式 印刷物検査システム
印刷 検査 品質 印刷物 検査機 検査装置 B0 大判 サイズ印刷 検査 品質  紙面 検査機 印刷品質検査装置 抜き取り 刷り出し 印刷物 オフライン検査機 方法 装置 紙面 枚葉 軟包装 フィルム グラビア ラベル ナイロン セロハン 紙器 フォイル 蒸着紙

時間に追われる印刷工程の中で

   ひとつひとつの検査時間を確実に短縮

進化していく印刷物検査機「コレクトアイ・シリーズ」からスキャナー入力版登場

印刷物検査機コレクトアイ がそれぞれの使用目的に特化し進化して行きます。

最大B0サイズのスキャナー入力に対応したCorrectEye with CCD Scannerをご紹介。

印刷 検査 印刷物 検査機 検査装置印刷 検査 品質  紙面 検査機 印刷品質検査装置 抜き取り 刷り出し 印刷物 オフライン検査機 方法 装置 紙面 枚葉 軟包装 フィルム グラビア ラベル ナイロン セロハン 紙器 フォイル 蒸着紙

Context HD ULTRA

印刷物をセットして

1

2

タッチパネルにタッチするだけで

3

検査が完了します

印刷 検査 印刷物 検査機 検査装置印刷 検査 品質  紙面 検査機 印刷品質検査装置 抜き取り 刷り出し 印刷物 オフライン検査機 方法 装置 紙面 枚葉 軟包装 フィルム グラビア ラベル ナイロン セロハン 紙器 フォイル 蒸着紙

​印刷機の不具合、文字の欠け

コレクトアイが誇る実用レベルの印刷物デジタル・アナログ検査

一般的な印刷検査では、デジタルデータと紙の印刷物の検査はこの様にまだまだ実用レベルではありません。

​不良が埋もれて見えません

独自開発の自動色調整機能と検査エンジンを搭載するコレクトアイ・シリーズでは、デジタルとアナログの印刷検査でも結果はこの様になり、誰でもかんたんに印刷物の不良を判断することが可能です。

見つけたい不良が見えます

代表的な機能と検査例

単面と多面付け比較検査

比較元が単面一枚であっても、コレクトアイは面付けの中から位置・回転方向を自動で検出し検査を完了させます。

印刷 検査 印刷物 検査機 検査装置

大きな用紙同士の検査

プルーフと刷り出し本紙など、最大B0用紙同士の検査でも、1枚目、2枚目と2タッチで検査スタート。

印刷 検査 印刷物 検査機 検査装置

検査が完了したら結果を確認。オペレーターの習熟度に関係なく、誰でも簡単に不良を見つけることが可能です。

印刷 検査 印刷物 検査機 検査装置

検査結果表示

​不良部分は赤枠で囲まれ、それ以外は階調が少し暗めに表示されるので、不良の見逃しがありません。

デジタルデータと印刷物との検査

印刷工程では、デジタルデータと印刷された紙の状態が存在しますが、一般的な検査機ではこれら種類の違う検査はまだまだ実用レベルではありません。しかしコレクトアイ・シリーズでは、検査エンジンの特性により「データ」と「紙」との比較検査でも、今までにない高品質な検査を保証します。

印刷 検査 印刷物 検査機 検査装置

印刷機

マスター印刷物が汚れていては、その後いくら検査してもその不良は見つけられません。

​完璧な内容であるマスターデータとの検査は印刷物検査には不可欠です。確実に不良を取り除き、製品の品質を保証、顧客からの信用を得ることが可能です。

複雑な形が入れ子に面付けされた検査

パッケージの様な複雑な形が面付けされていても、おおまかにエリアを指定すれば、自動で比較先の中から検査すべき場所を検出、回転方向も自動で認識し、面付け全面に対し自動で検査が開始されます。

印刷 検査 印刷物 検査機 検査装置

複数印刷機からの検査にも対応予定

印刷物の表と裏を撮影してから検査を開始したい時などにも有効に活用して頂けるオプションです。

印刷 検査 印刷物 検査機 検査装置
目的に合わせて印刷物検査機コレクトアイ・ファミリーは豊富なラインナップ

印刷物検査機コレクトアイ・ファミリーは、非接触スキャナー入力やカメラ入力、他検査の条件に合わせて豊富なラインナップが用意されております。「どの製品が自分のケースに合うのかわからない…」という方は、先ずこちらでコレクトアイの概要、それぞれの製品の違い等をご覧ください。

スペックその他

スキャナサイズ

  • ​HD Ultra i3690s ----- A0(スキャニング幅152〜914mm、長さ152mm〜)

  • HD Ultra i4290s ----- B0(スキャニング幅152〜1067mm、長さ152mm〜)

​※スキャニング長はPCスペックにより異なります。

​光学解像度 / 最大解像度

1200dpi / 9600dpi

​電源消費電力 / スリープ時消費電力

100V〜240V、60/50Hz     80W以下 / 2.5W以下

外形寸法・質量

  • スキャナ部 ------- 1340(W) x 475(D) x 200mm(H)/48kg

  • スタンド調整高 --- 922 / 947 / 972mm (床からドキュメントフィードまでの高さ)

​製品構成

  • 入力機

  • 検査ソフト:CorrectEye(Software)

  • PC、タッチパネルモニター一式

  • ​検査結果ビューワーソフト:HallmarkViewer

​カラーオプション

CMYK・RGB・グレースケール相互の色域の異なるデータ間の検査が可能なオプション

デジタルPDFオプション

PDFのCMYK入力、及び、RIP後データ間の比較検査に必要なオプション

印刷 検査 印刷物 検査機 検査装置
​Contex HD ULTRA

i3690s

​i4290s

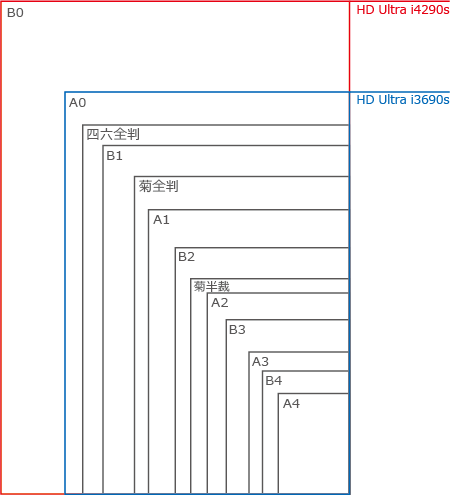

​検査サイズ

標準的な紙サイズ

四六全判

四六半裁

菊全判

菊半裁

1091 x 788mm

788 x 545mm

939 x 636mm

636 x 469mm

A0

1189 x 841mm

A1(A全)

A2

A3

A4

841 x 594mm

594 x 420mm

420 x 297mm

297 x 210mm

B0

B1(B全)

B2

B3

B4

1456 x 1030mm

1030 x 728mm

728 x 515mm

515 x 364mm

364 x 257mm

A3ノビ

A3ワイド

453 x 328mm

530 x 329mm

CorrectEye撮影可能サイズ
